G5x10
Wuerd
الحزمة السائبة
مجموعة خاصة
منخفض الكربون الصلب
تخميل في الزنك الأبيض والأزرق والزنك / الأصفر والزنك / الأسود أو بالزيت
الفولاذ المقاوم للصدأ 304،316 أو الألومنيوم
| الكمية: | |
|---|---|

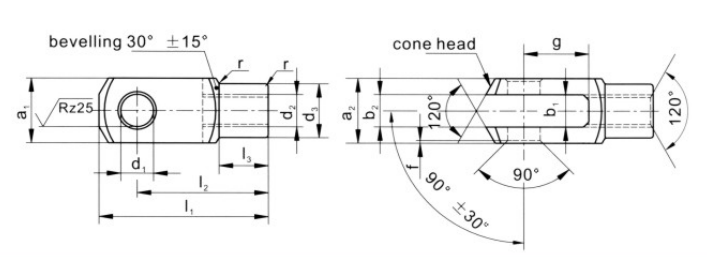

الفواصل/المقرن DIN71752/ISO8140، إصدار G من الفولاذ | ||||||||||||||
غرض | د1 ح9 | د2 | g ±0.5 | a1 h11 | a2 -0.2/ +0.5 | ب1 ب13 | ب2 +0.7 +0.15 | د3 ±0.3 | f ±0.2 | l1 ±0.5 | l2 ±0.4 | l3 ±0.2 | r | وزن (ز/قطعة) |
G4x8 | 4 | م4 | 8 | 8 | 8 | 4 | 4 | 8 | 0.5 | 21 | 16 | 6 | 0.5 | 5 |
G4x16 | 4 | م4 | 16 | 8 | 8 | 4 | 4 | 8 | 0.5 | 29 | 24 | 6 | 0.5 | 7 |
G5x10 | 5 | م5 | 10 | 10 | 10 | 5 | 5 | 9 | 0.5 | 26 | 20 | 7.5 | 0.5 | 9 |
G5x20 | 5 | م5 | 20 | 10 | 10 | 5 | 5 | 9 | 0.5 | 36 | 30 | 7.5 | 0.5 | 13 |
G6x12 | 6 | م6 | 12 | 12 | 12 | 6 | 6 | 10 | 0.5 | 31 | 24 | 9 | 0.5 | 15 |
G6x24 | 6 | م6 | 24 | 12 | 12 | 6 | 6 | 10 | 0.5 | 43 | 36 | 9 | 0.5 | 21 |
G8x16 | 8 | م8 | 16 | 16 | 16 | 8 | 8 | 14 | 0.5 | 42 | 32 | 12 | 0.5 | 37 |
G8x32 | 8 | م8 | 32 | 16 | 16 | 8 | 8 | 14 | 0.5 | 58 | 48 | 12 | 0.5 | 54 |
G10x20 | 10 | م10 | 20 | 20 | 20 | 10 | 10 | 18 | 0.5 | 52 | 40 | 15 | 0.5 | 74 |
G10x40 | 10 | م10 | 40 | 20 | 20 | 10 | 10 | 18 | 0.5 | 72 | 60 | 15 | 0.5 | 116 |
G12x24 | 12 | م12 | 24 | 24 | 24 | 12 | 12 | 20 | 0.5 | 62 | 48 | 18 | 0.5 | 121 |
G12x48 | 12 | م12 | 48 | 24 | 24 | 12 | 12 | 20 | 0.5 | 86 | 72 | 18 | 0.5 | 175 |
G14x28 | 14 | م14 | 28 | 27 | 27 | 14 | 14 | 24 | 1 | 72 | 56 | 22.5 | 1 | 178 |
G14x56 | 14 | م14 | 56 | 27 | 27 | 14 | 14 | 24 | 1 | 101 | 85 | 22.5 | 1 | 258 |
G16x32 | 16 | م16 | 32 | 32 | 32 | 16 | 16 | 26 | 1 | 83 | 64 | 24 | 1 | 282 |
G16x64 | 16 | م16 | 64 | 32 | 32 | 16 | 16 | 26 | 1 | 115 | 96 | 24 | 1 | 411 |
*التسامح مع فتحة b2: B13 مخصص لـ G4x8-G10x20 لـ +0.15/0.7 مخصص لـ G10x40 أعلاه.
*توجد عناصر 'FG' في الجدول لها نفس الأبعاد، فقط مع خيوط دقيقة، مثل G8x16FG، G8x32FG، G10x20FG، G10x40FG وما إلى ذلك.
* تتوفر الخيوط اليسرى والشقوق غير القياسية كرسومات العميل.
البديل: الفولاذ المقاوم للصدأ 304,316 أو الألومنيوم
الفواصل/المقرن DIN71752/ISO8140، إصدار G من الفولاذ | ||||||||||||||
غرض | د1 ح9 | د2 | g ±0.5 | a1 h11 | a2 -0.2/ +0.5 | ب1 ب13 | ب2 +0.7 +0.15 | د3 ±0.3 | f ±0.2 | l1 ±0.5 | l2 ±0.4 | l3 ±0.2 | r | وزن (ز/قطعة) |
G4x8 | 4 | م4 | 8 | 8 | 8 | 4 | 4 | 8 | 0.5 | 21 | 16 | 6 | 0.5 | 5 |
G4x16 | 4 | م4 | 16 | 8 | 8 | 4 | 4 | 8 | 0.5 | 29 | 24 | 6 | 0.5 | 7 |
G5x10 | 5 | م5 | 10 | 10 | 10 | 5 | 5 | 9 | 0.5 | 26 | 20 | 7.5 | 0.5 | 9 |
G5x20 | 5 | م5 | 20 | 10 | 10 | 5 | 5 | 9 | 0.5 | 36 | 30 | 7.5 | 0.5 | 13 |
G6x12 | 6 | م6 | 12 | 12 | 12 | 6 | 6 | 10 | 0.5 | 31 | 24 | 9 | 0.5 | 15 |
G6x24 | 6 | م6 | 24 | 12 | 12 | 6 | 6 | 10 | 0.5 | 43 | 36 | 9 | 0.5 | 21 |
G8x16 | 8 | م8 | 16 | 16 | 16 | 8 | 8 | 14 | 0.5 | 42 | 32 | 12 | 0.5 | 37 |
G8x32 | 8 | م8 | 32 | 16 | 16 | 8 | 8 | 14 | 0.5 | 58 | 48 | 12 | 0.5 | 54 |
G10x20 | 10 | م10 | 20 | 20 | 20 | 10 | 10 | 18 | 0.5 | 52 | 40 | 15 | 0.5 | 74 |
G10x40 | 10 | م10 | 40 | 20 | 20 | 10 | 10 | 18 | 0.5 | 72 | 60 | 15 | 0.5 | 116 |
G12x24 | 12 | م12 | 24 | 24 | 24 | 12 | 12 | 20 | 0.5 | 62 | 48 | 18 | 0.5 | 121 |
G12x48 | 12 | م12 | 48 | 24 | 24 | 12 | 12 | 20 | 0.5 | 86 | 72 | 18 | 0.5 | 175 |
G14x28 | 14 | م14 | 28 | 27 | 27 | 14 | 14 | 24 | 1 | 72 | 56 | 22.5 | 1 | 178 |
G14x56 | 14 | م14 | 56 | 27 | 27 | 14 | 14 | 24 | 1 | 101 | 85 | 22.5 | 1 | 258 |
G16x32 | 16 | م16 | 32 | 32 | 32 | 16 | 16 | 26 | 1 | 83 | 64 | 24 | 1 | 282 |
G16x64 | 16 | م16 | 64 | 32 | 32 | 16 | 16 | 26 | 1 | 115 | 96 | 24 | 1 | 411 |
*التسامح مع فتحة b2: B13 مخصص لـ G4x8-G10x20 لـ +0.15/0.7 مخصص لـ G10x40 أعلاه.
*توجد عناصر 'FG' في الجدول لها نفس الأبعاد، فقط مع خيوط دقيقة، مثل G8x16FG، G8x32FG، G10x20FG، G10x40FG وما إلى ذلك.
* تتوفر الخيوط اليسرى والشقوق غير القياسية كرسومات العميل.
البديل: الفولاذ المقاوم للصدأ 304,316 أو الألومنيوم
