G20x40

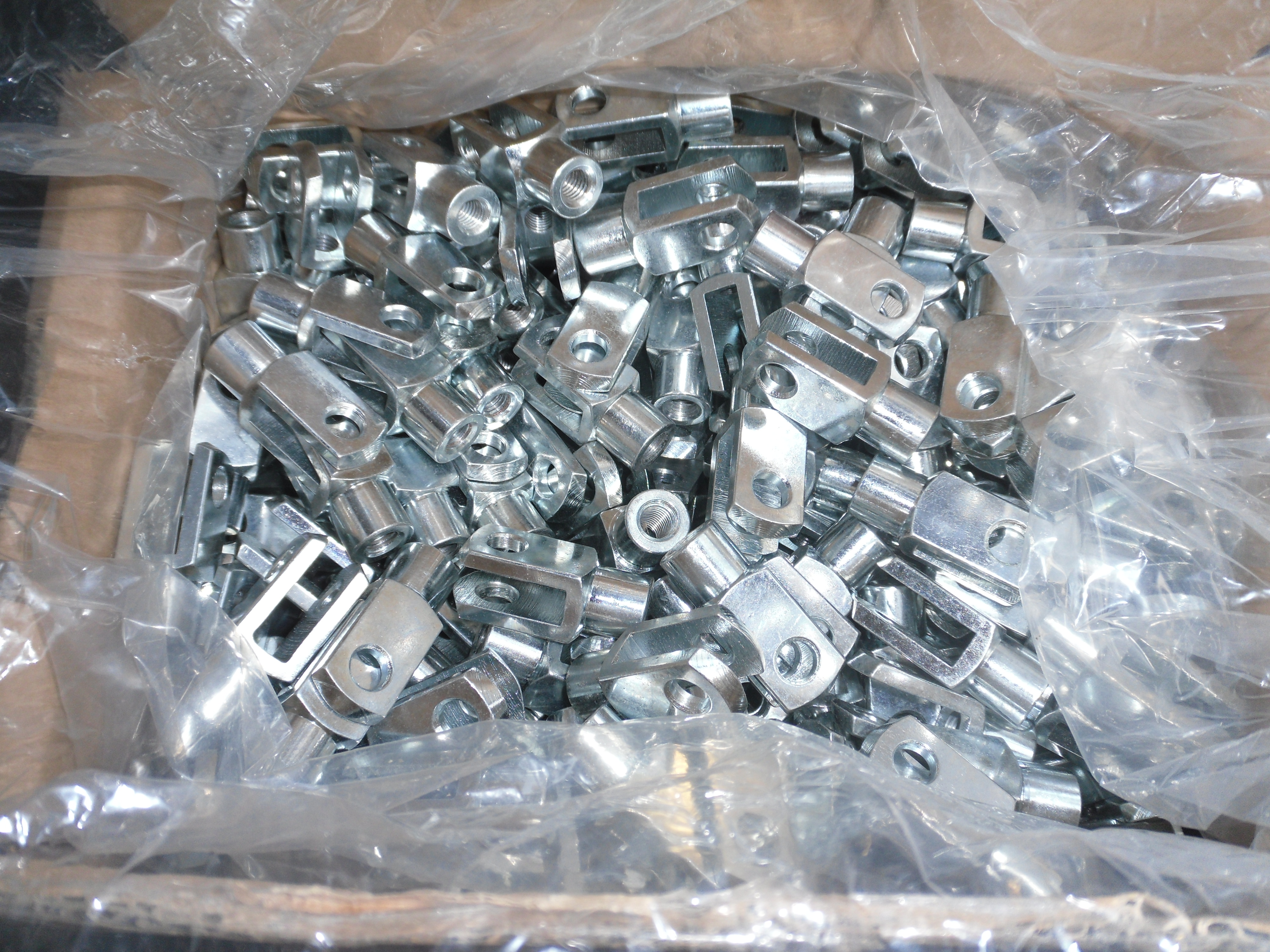

الحزمة السائبة
مجموعة خاصة
منخفض الكربون الصلب
تخميل في الزنك الأبيض والأزرق والزنك / الأصفر والزنك / الأسود أو بالزيت
الفولاذ المقاوم للصدأ 304،316 أو الألومنيوم
| الكمية: | |
|---|---|

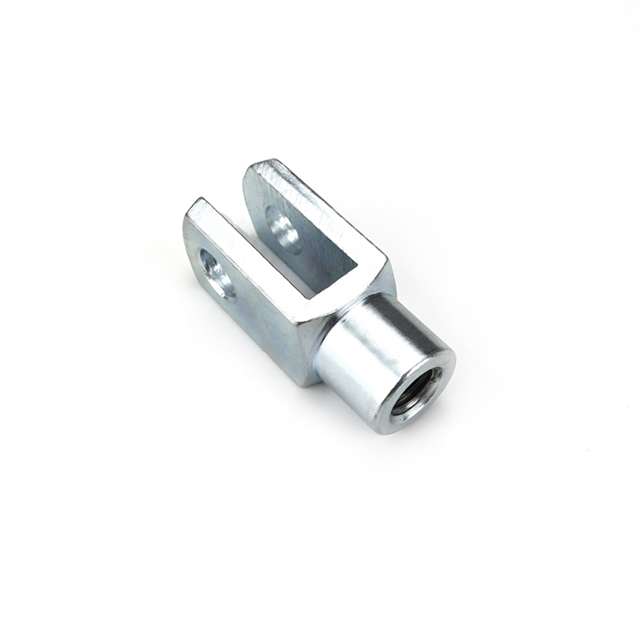

الفواصل/المقرن DIN71752/ISO8140، إصدار G من الفولاذ | ||||||||||||||
غرض | د1 ح9 | د2 | g ±0.5 | a1 h11 | a2 +0.5 -0.2 | ب1 ب13 | ب2 +0.7 +0.15 | د3 ±0.3 | f ±0.2 | l1 ±0.5 | l2 ±0.4 | l3 ±0.2 | r | وزن (ز/قطعة) |
G18x36 | 18 | M18x2.5 | 36 | 36 | 36 | 18 | 18 | 30 | 1 | 94 | 72 | 27 | 1.5 | 390 |
G20x40 | 20 | M20x2.5 | 40 | 40 | 40 | 20 | 20 | 34 | 1 | 105 | 80 | 30 | 1.5 | 550 |
G20x80 | 20 | M20x2.5 | 80 | 40 | 40 | 20 | 20 | 34 | 1 | 145 | 120 | 30 | 1.5 | 800 |
G25x50 | 25 | M24x3 | 50 | 50 | 50 | 25 | 25 | 42 | 1.5 | 132 | 100 | 36 | 1.5 | 1100 |
G28x56 | 28 | M27x3 | 56 | 55 | 55 | 28 | 28 | 48 | 1.5 | 148 | 112 | 40 | 2 | 1500 |
G30x54FG | 30 | M27x2 | 54 | 55 | 55 | 30 | 30 | 48 | 1.5 | 148 | 110 | 40 | 2 | 1440 |
G30x60 | 30 | M30x3.5 | 60 | 60 | 60 | 30 | 30 | 52 | 1.5 | 160 | 120 | 42 | 2 | 1970 |
G35x54FG | 35 | M36x2 | 54 | 70 | 70 | 35 | 35 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G35x72 | 35 | M36x4 | 72 | 70 | 70 | 35 | 35 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G36x72 | 35 | M36x4 | 72 | 70 | 70 | 36 | 36 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G40x84FG | 40 | M42x2 | 84 | 85 | 85 | 40 | 40 | 70 | 3 | 232 | 168 | 63.5 | 5 | 5640 |
G42x84 | 42 | M42x4.5 | 84 | 85 | 85 | 42 | 42 | 70 | 3 | 232 | 168 | 63.5 | 5 | 5340 |
G50x96 | 50 | M48x5 | 96 | 96 | 96 | 50 | 50 | 82 | 3 | 265 | 192 | 73 | 5 | 7860 |
*Clevis مصنوع كـ clevis DIN71752/ISO8140، من الفولاذ أو الفولاذ المقاوم للصدأ 304,316 أو الألومنيوم
*التسامح مع فتحة b2: B13 مخصص لـ G4x8-G10x20 لـ +0.15/0.7 مخصص لـ G10x40 أعلاه.
*توجد عناصر 'FG' في الجدول لها نفس الأبعاد، فقط مع خيوط دقيقة، مثل G8x16FG، G8x32FG، G10x20FG، G10x40FG وما إلى ذلك.
* تتوفر الخيوط اليسرى والشقوق غير القياسية كرسومات العميل.
البديل: الفولاذ المقاوم للصدأ 304,316 أو الألومنيوم
الفواصل/المقرن DIN71752/ISO8140، إصدار G من الفولاذ | ||||||||||||||
غرض | د1 ح9 | د2 | g ±0.5 | a1 h11 | a2 +0.5 -0.2 | ب1 ب13 | ب2 +0.7 +0.15 | د3 ±0.3 | f ±0.2 | l1 ±0.5 | l2 ±0.4 | l3 ±0.2 | r | وزن (ز/قطعة) |
G18x36 | 18 | M18x2.5 | 36 | 36 | 36 | 18 | 18 | 30 | 1 | 94 | 72 | 27 | 1.5 | 390 |
G20x40 | 20 | M20x2.5 | 40 | 40 | 40 | 20 | 20 | 34 | 1 | 105 | 80 | 30 | 1.5 | 550 |
G20x80 | 20 | M20x2.5 | 80 | 40 | 40 | 20 | 20 | 34 | 1 | 145 | 120 | 30 | 1.5 | 800 |
G25x50 | 25 | M24x3 | 50 | 50 | 50 | 25 | 25 | 42 | 1.5 | 132 | 100 | 36 | 1.5 | 1100 |
G28x56 | 28 | M27x3 | 56 | 55 | 55 | 28 | 28 | 48 | 1.5 | 148 | 112 | 40 | 2 | 1500 |
G30x54FG | 30 | M27x2 | 54 | 55 | 55 | 30 | 30 | 48 | 1.5 | 148 | 110 | 40 | 2 | 1440 |
G30x60 | 30 | M30x3.5 | 60 | 60 | 60 | 30 | 30 | 52 | 1.5 | 160 | 120 | 42 | 2 | 1970 |
G35x54FG | 35 | M36x2 | 54 | 70 | 70 | 35 | 35 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G35x72 | 35 | M36x4 | 72 | 70 | 70 | 35 | 35 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G36x72 | 35 | M36x4 | 72 | 70 | 70 | 36 | 36 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G40x84FG | 40 | M42x2 | 84 | 85 | 85 | 40 | 40 | 70 | 3 | 232 | 168 | 63.5 | 5 | 5640 |
G42x84 | 42 | M42x4.5 | 84 | 85 | 85 | 42 | 42 | 70 | 3 | 232 | 168 | 63.5 | 5 | 5340 |
G50x96 | 50 | M48x5 | 96 | 96 | 96 | 50 | 50 | 82 | 3 | 265 | 192 | 73 | 5 | 7860 |
*Clevis مصنوع كـ clevis DIN71752/ISO8140، من الفولاذ أو الفولاذ المقاوم للصدأ 304,316 أو الألومنيوم
*التسامح مع فتحة b2: B13 مخصص لـ G4x8-G10x20 لـ +0.15/0.7 مخصص لـ G10x40 أعلاه.
*توجد عناصر 'FG' في الجدول لها نفس الأبعاد، فقط مع خيوط دقيقة، مثل G8x16FG، G8x32FG، G10x20FG، G10x40FG وما إلى ذلك.
* تتوفر الخيوط اليسرى والشقوق غير القياسية كرسومات العميل.
البديل: الفولاذ المقاوم للصدأ 304,316 أو الألومنيوم
