C10M6

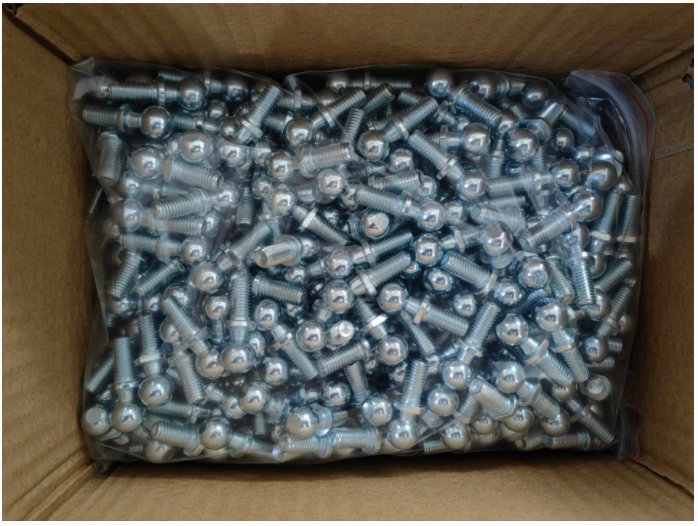

الحزمة السائبة
مجموعة خاصة
AISI1045 الكربون الصلب ، صلابة الكرة دقيقة HRC52
تخميل في الزنك الأبيض والأزرق والزنك / الأسود والزنك / الأصفر أو المزيت
الفولاذ المقاوم للصدأ 304 أو 316
توافر الحالة: | |
---|---|
الكمية: | |

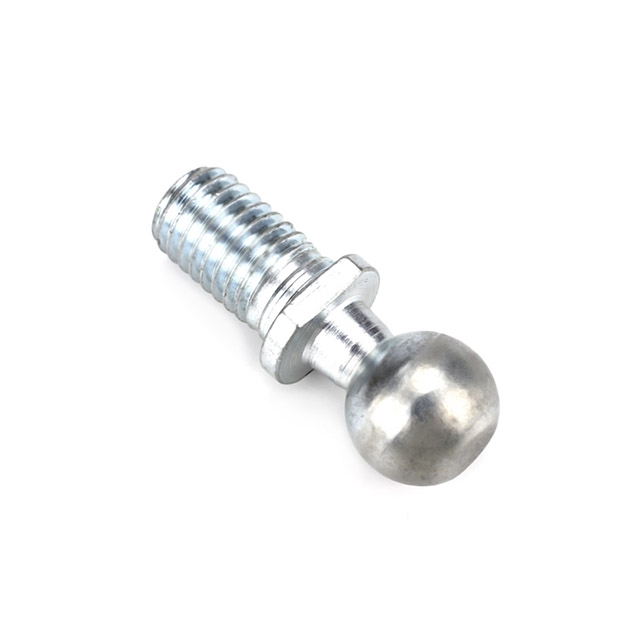

المسامير الكروية DIN71803، النموذج C | |||||||||||||
غرض | د1 h9 | د2 | l1 ±0.2 | c +0.4 | د3 h14 | د5 h11 | د6 -0.4 | l2 ±0.3 | l3 ±0.3 | l4 ±0.3 | l6 الأعلى | واف | وزن (ز/قطعة) |
C8M5-DIN71803 | 8 | م5 | 4 7.5 | 2 | 8 | 5 | 3 | 10.2 | 9 | 12.5 | 4 | 7 | 4.55 |
C10M6-DIN71803 | 10 | م6 | 4.5 8 | 2.2 | 10 | 6 | 4 | 12.5 | 11 | 15.5 | 4 | 8 | 8.5 |
C13M8-DIN71803 | 13 | م8 | 5 10 | 2.4 | 13 | 8 | 6 | 16.5 | 13 | 18.5 | 5.3 | 11 | 17.7 |
C16M10-DIN71803 C16M12-DIN71803 | 16 | م10 م12 | 6 13 | 2.7 | 16 | 10 | 8 | 20 | 16 | 23 | 7.3 | 13 | 35.1 |
C19M14x1.5-DIN71803 C19M14-DIN71803 | 19 | M14x1.5 م14 | 12 18 | 3 | 19 | 14 | 10 | 28 | 20 | 28.5 | 10.8 | 16 | 71.2 |
*WAF: مخصص للنموذج C فقط
مادة: الصلب الكربوني
سطح: الزنك / مطلي، مزيت
بديل: الفولاذ المقاوم للصدأ 304,316 إلخ
* يتم تصنيع مسامير كروية خاصة حسب رسومات العميل.
ملحوظة:
النموذج أ: مع مسمار الخيط، بدون سطح مفتاح البراغي
النموذج ب: مع مسمار برشام، بدون سطح مفتاح البراغي
النموذج ج: مع مسمار الخيط، مع سطح البراغي
