ES187 ، ES250 ، ...
Wuerd
ES312,ES375,...
الحزمة السائبة
مجموعة خاصة
كرتون فولاذ

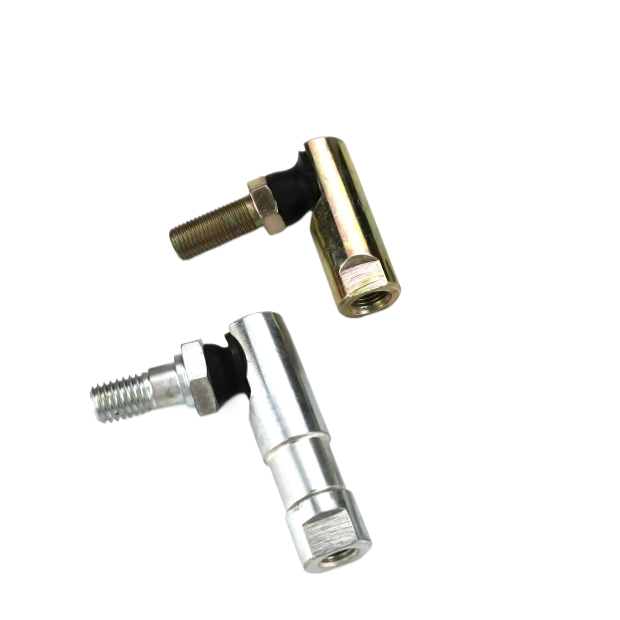

الزنك الأبيض والأزرق والزنك / الأصفر
الفولاذ المقاوم للصدأ 304 أو 316
| الكمية: | |
|---|---|

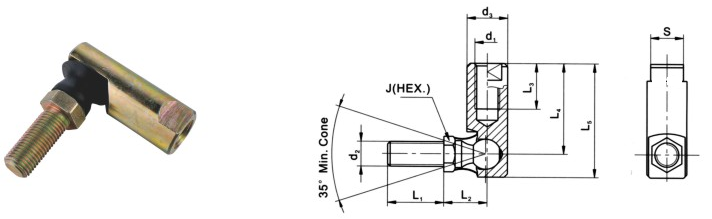

غرض | d1 | d2 | d3 | L1 | L2 | L3 | L4 | L5 | S | J |
ES187 | 10-32-ب | 10-32-أ | 0.375 | 0.438 | 0.438 | 0.438 | 0.875 | 1.063 | 0.313 | 0.313 |
ES250 | 1/4-28-ب | 1/4-28-أ | 0.438 | 0.563 | 0.469 | 0.5 | 0.969 | 1.219 | 0.313 | 0.375 |
ES312 | 5/16-24-ب | 5/16-24-أ | 0.5 | 0.688 | 0.531 | 0.563 | 1.125 | 1.406 | 0.394 | 0.438 |
ES375 | 3/8-24-ب | 3/8-24-أ | 0.625 | 0.875 | 0.688 | 0.75 | 1.375 | 1.688 | 0.5 | 0.5 |
ES438 | 7/16-20-ب | 7/16-20-أ | 0.75 | 1.125 | 0.875 | 1 | 1.938 | 2.375 | 0.625 | 0.625 |
ES500 | 1/2-20-b | 1/2-20-أ | 0.75 | 1.125 | 0.875 | 1 | 1.938 | 2.375 | 0.625 | 0.625 |
ES625 | 5/18-18-ب | 5/18-18-أ | 0.875 | 1.125 | 1 | 1 | 2.063 | 2.578 | 0.748 | 0.75 |
الإسكان: فولاذ منخفض الكربون
مسمار: الصلب الكربون المنخفض
السطح: الزنك/واضح ، الزنك/الأصفر ، الزنك/الأسود
البديل : الفولاذ المقاوم للصدأ 304 أو 316
ما لم ينص على ذلك ، فإن جميع الأبعاد في بوصة
تتوفر الطلبات الخاصة كرسومات أو عينات
غرض | d1 | d2 | d3 | L1 | L2 | L3 | L4 | L5 | S | J |
ES187 | 10-32-ب | 10-32-أ | 0.375 | 0.438 | 0.438 | 0.438 | 0.875 | 1.063 | 0.313 | 0.313 |
ES250 | 1/4-28-ب | 1/4-28-أ | 0.438 | 0.563 | 0.469 | 0.5 | 0.969 | 1.219 | 0.313 | 0.375 |
ES312 | 5/16-24-ب | 5/16-24-أ | 0.5 | 0.688 | 0.531 | 0.563 | 1.125 | 1.406 | 0.394 | 0.438 |
ES375 | 3/8-24-ب | 3/8-24-أ | 0.625 | 0.875 | 0.688 | 0.75 | 1.375 | 1.688 | 0.5 | 0.5 |
ES438 | 7/16-20-ب | 7/16-20-أ | 0.75 | 1.125 | 0.875 | 1 | 1.938 | 2.375 | 0.625 | 0.625 |
ES500 | 1/2-20-b | 1/2-20-أ | 0.75 | 1.125 | 0.875 | 1 | 1.938 | 2.375 | 0.625 | 0.625 |
ES625 | 5/18-18-ب | 5/18-18-أ | 0.875 | 1.125 | 1 | 1 | 2.063 | 2.578 | 0.748 | 0.75 |
الإسكان: فولاذ منخفض الكربون
مسمار: الصلب الكربون المنخفض
السطح: الزنك/واضح ، الزنك/الأصفر ، الزنك/الأسود
البديل : الفولاذ المقاوم للصدأ 304 أو 316
ما لم ينص على ذلك ، فإن جميع الأبعاد في بوصة
تتوفر الطلبات الخاصة كرسومات أو عينات
