توفير وصلات زاوية مخصصة DIN71802، خدمات إصدار طويلة من الشركة المصنعة الصينية

شركة Wuerd لتصنيع الآلات المحدودة

وصلة زاوية DIN71802، نموذج CS، مراجعة طويلة

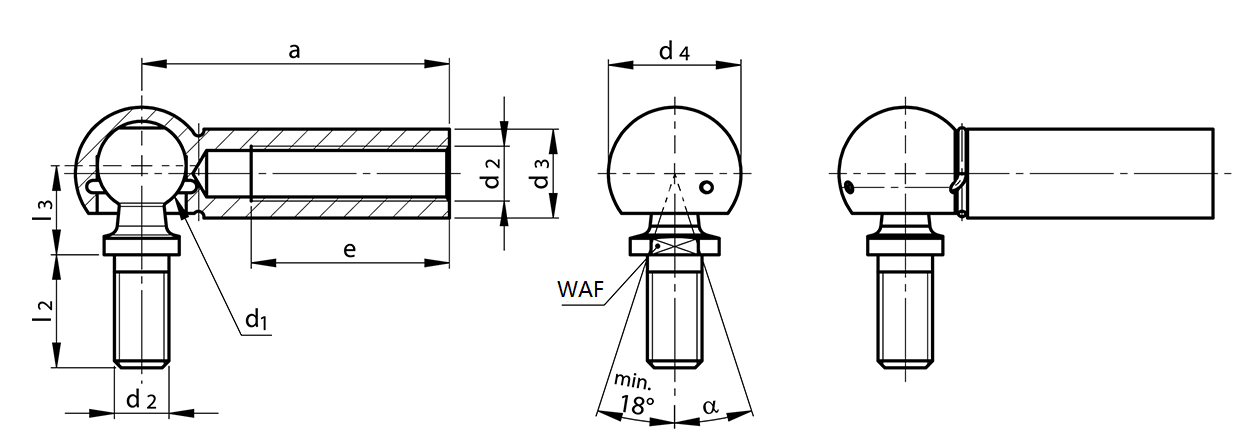

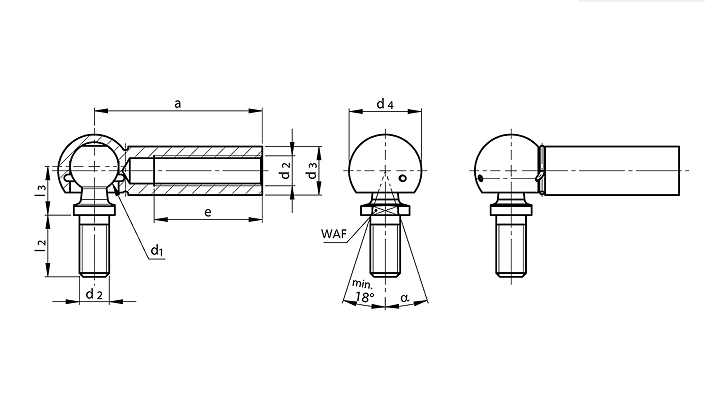

غرض	d1 h9	d2	a ±0.3	d3 ±0.5	d4 ±0.5	e دقيقة	l2 ±0.3	l3 ±0.3	واف	a	وزن (كجم / 1000 قطعة)
CS8M5x35	8	م5	35	8	12.8	19.5	10.2	9	7		17.4
CS10M6x37	10	م6	37	10	14.8	25	12.5	11	8	10°	30.3
CS10M6x40	10	م6	40	10	19.3	27	12.5	11	8	10°	31.9
CS13M8x45	13	م8	45	13	24	29	16.5	13	11	15 درجة	61.9
CS16M10x45	16	م10	45	16	24	25.5	20	16	13	15 درجة	106.5
CS16M10x52	16	م10	52	16	24	30.5	20	16	13	15 درجة	114.1
CS16M12x45	16	م12	45	16	24	25.5	20	16	13	15 درجة	109.6
CS16M12x52	16	م12	52	16	24	30.5	20	16	13	15 درجة	116.5
CS19M14x70	19	م14	70	22	30	44	28	20	16	15 درجة	260

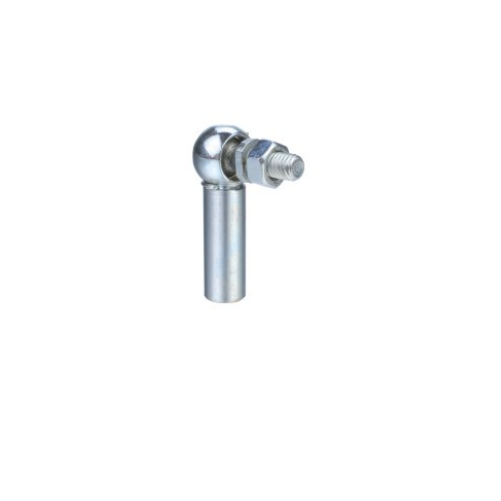

نموذج CS: مع سطح مفتاح ربط على مسمار كروي ومشبك أمان على مقبس الكرة

-مادة:
كرة قابس كهرباء: قليل كربون فُولاَذ

كرة عشيق: كربون فُولاَذ 1045

أمان مقطع/الداخلية جرس: ربيع فُولاَذ
-سطح علاج: تخميله في الزنك ابيض ازرق، الزنك / الأصفر، الزنك / الأسود،

* مع أو بدون سطح مفتاح الربط على مقبس الكرة حسب اختيار العميل.

*يتوفر الخيط الأيسر وغطاء الختم.

أخبرنا بالعناصر التي تحتاجها أو أرسل رسوماتك الآن، أو اتصل بنا وسنساعدك على تأكيد الأجزاء المناسبة لتطبيقك.

هاتف: +86 574 89021823

فاكس: +86 574 83029722

بريد إلكتروني : sales@wuerd.cn

موقع إلكتروني: www.wuerd.cn
