AJ13M8
منخفض الكربون الصلب
الحزمة السائبة
مجموعة خاصة
كرتون فولاذ
الزنك الأبيض والأزرق
الفولاذ المقاوم للصدأ 304،316
AISI1045
ربيع الصلب
| الكمية: | |
|---|---|

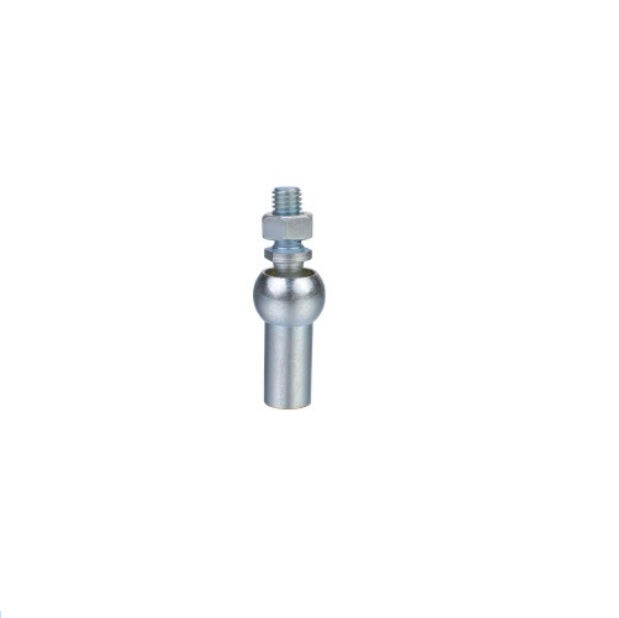

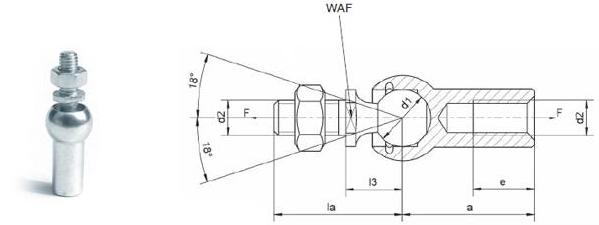

مفصل محوري مشابه لـ DIN71802 | |||||||||
غرض | d1 h9 | d2 | a | la | l3 | e دقيقة | واف | اِستِخلاص القوة F(N) | وزن (كجم / 1000 قطعة) |
AJ8 | 8 | م5 | 22 | 19.2 | 9 | 10.2 | 7 | 30 | 15.2 |
AJ10 | 10 | م6 | 25 | 23.5 | 11 | 11.5 | 8 | 40 | 25.2 |
AJ13 | 13 | م8 | 30 | 29.5 | 13 | 14 | 11 | 60 | 53.1 |
AJ16 | 16 | م10 | 35 | 36 | 16 | 15.5 | 13 | 80 | 103.8 |
AJ19 | 19 | م14 | 45 | 48 | 20 | 21.5 | 17 | 100 | 220.9 |
AJ19-2 | 19 | M14x1.5 | 45 | 48 | 20 | 21.5 | 17 | 100 | 220.9 |
ملحوظة:
مادة: الصلب الكربوني
سطح: تخميله في الزنك الأبيض والأزرق والزنك / الأصفر والزنك / الأسود
بديل: غير القابل للصدأ فُولاَذ 304 أو 316
* مع أو بدون سطح مفتاح البراغي على مقبس الكرة حسب اختيار العميل.
*يتوفر الخيط الأيسر وغطاء الختم.
مفصل محوري مشابه لـ DIN71802 | |||||||||
غرض | d1 h9 | d2 | a | la | l3 | e دقيقة | واف | اِستِخلاص القوة F(N) | وزن (كجم / 1000 قطعة) |
AJ8 | 8 | م5 | 22 | 19.2 | 9 | 10.2 | 7 | 30 | 15.2 |
AJ10 | 10 | م6 | 25 | 23.5 | 11 | 11.5 | 8 | 40 | 25.2 |
AJ13 | 13 | م8 | 30 | 29.5 | 13 | 14 | 11 | 60 | 53.1 |
AJ16 | 16 | م10 | 35 | 36 | 16 | 15.5 | 13 | 80 | 103.8 |
AJ19 | 19 | م14 | 45 | 48 | 20 | 21.5 | 17 | 100 | 220.9 |
AJ19-2 | 19 | M14x1.5 | 45 | 48 | 20 | 21.5 | 17 | 100 | 220.9 |
ملحوظة:
مادة: الصلب الكربوني
سطح: تخميله في الزنك الأبيض والأزرق والزنك / الأصفر والزنك / الأسود
بديل: غير القابل للصدأ فُولاَذ 304 أو 316
* مع أو بدون سطح مفتاح البراغي على مقبس الكرة حسب اختيار العميل.
*يتوفر الخيط الأيسر وغطاء الختم.
