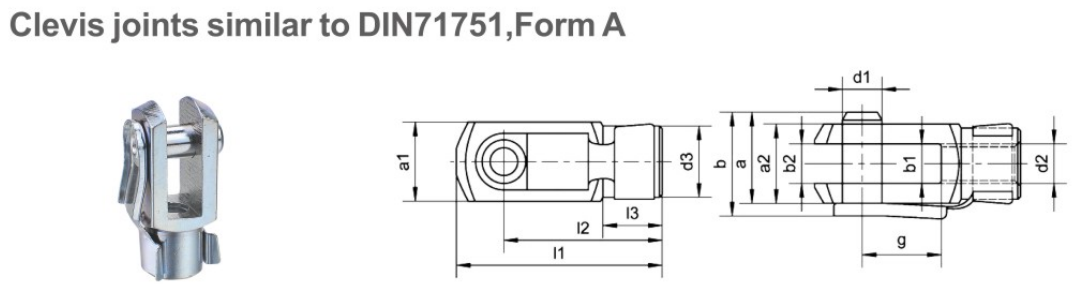

مفصل Clevis DIN71751 ، النموذج أ

غرض

د1

ح9

د2

g

±0.5

a

a1

h11

a2

+0.5

-0.2

b

ب1

ب13

ب2

+0.7

+0.15

l1

±0.5

l2

±0.4

l3

±0.2

وزن

 (ز/قطعة)

مقاس A4x8

4

M4x0.7

8

9.5

8

8

11

4

4

21

16

6

6

A5x10

5

M5x0.8

10

12

10

10

13.5

5

5

26

20

7.5

12

A5x20

5

M5x0.8

20

12

10

10

13.5

5

5

36

30

7.5

16

أ6x12

6

M6x1

12

14

12

12

16

6

6

31

24

9

20

A6x24

6

M6x1

24

14

12

12

16

6

6

43

36

9

26

A8x16

8

M8x1.25

16

19

16

16

21.5

8

8

42

32

12

48

A8x32

8

M8x1.25

32

19

16

16

21.5

8

8

58

48

12

66

أ10x20

10

M10x1.5

20

23

20

20

26

10

10

52

40

15

93

أ10x40

10

M10x1.5

40

23

20

20

26

10

10

72

60

15

136

أ12x24

12

م12x1.75

24

28

24

24

31

12

12

62

48

18

154

أ12x48

12

م12x1.75

48

28

24

24

31

12

12

86

72

18

210

أ14x28

14

M14x2

28

31

27

27

34

14

14

72

56

22.5

225

أ14x56

14

M14x2

56

31

27

27

34

14

14

101

85

22.5

309

أ16x32

16

M16x2

32

36

32

32

39

16

16

83

64

24

351

أ16x64

16

M16x2

64

36

32

32

39

16

16

115

96

24

485

أ20x40

20

M20x2.5

40

45

40

40

50

20

20

105

80

30

680
