B13M8-DIN71805
فولاذ منخفض الكربون
حزمة السائبة
حزمة خاصة

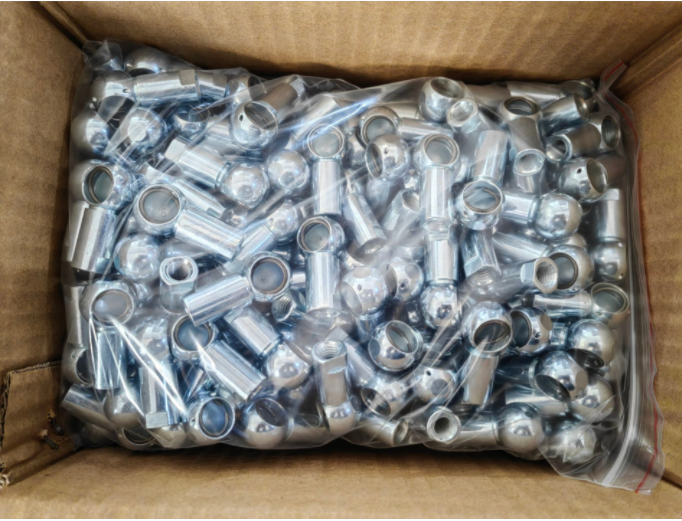

الصلب الكرتون
تخميله في الزنك الأبيض والأزرق والزنك / الأسود والزنك / الأصفر
الفولاذ المقاوم للصدأ 304 أو 316
فولاذ الربيع
| الكمية: | |
|---|---|

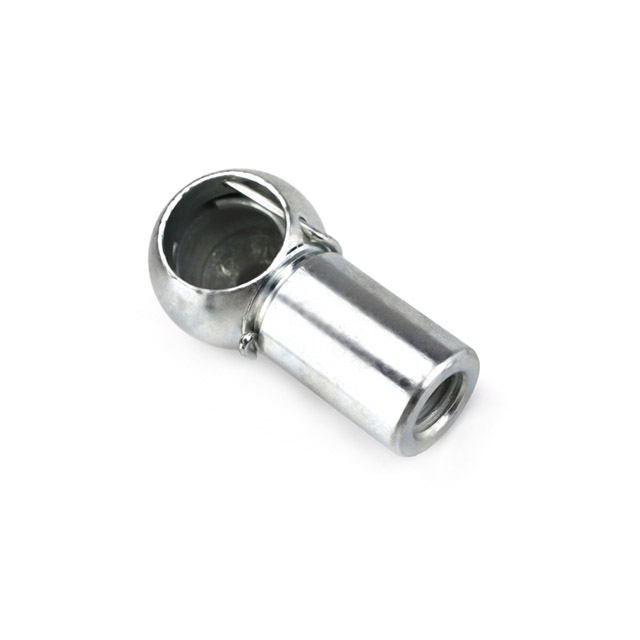

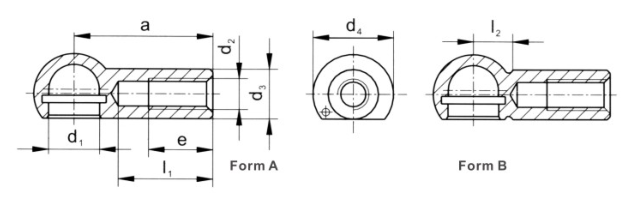

مآخذ الكرة DIN71805، النموذج ب | |||||||||
غرض | د1 ح9 | د2 | د3 | l2 ±0.3 | l3 ±0.3 | ± 0.3 | e دقيقة | واف | الوزن (كجم/1000 قطعة) |
B8M5 -DIN71805 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
B10M6 -DIN71805 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
B13M8 -DIN71805 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
B16M10 -DIN71805 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B16M12 -DIN71805 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B19M14 -DIN71805 | 19 | م14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M14x1.5 -DIN71805 | 19 | M14x1.5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M16 -DIN71805 | 19 | م16 | 22 | 28 | 20 | 45 | 21.5 | 16/17 | 221 |
*WAF: مع أو بدون سطح مفتاح البراغي على مقبس الكرة، حسب طلب العميل.
النموذج ب: مزود بمشبك أمان على مقبس الكرة
النموذج أ: بدون مشبك أمان على مقبس الكرة
ملحوظة:
- المادة:
مقبس الكرة: فولاذ منخفض الكربون
مشبك أمان/حلقة داخلية: فولاذ زنبركي
البديل: الفولاذ المقاوم للصدأ 304 أو 316
- المعالجة السطحية: تخميل بالزنك الأبيض والأزرق والزنك / الأسود والزنك / الأصفر
* الخيط الأيسر متاح.
