CS16M10-DIN71802
Wuerd
منخفض الكربون الصلب

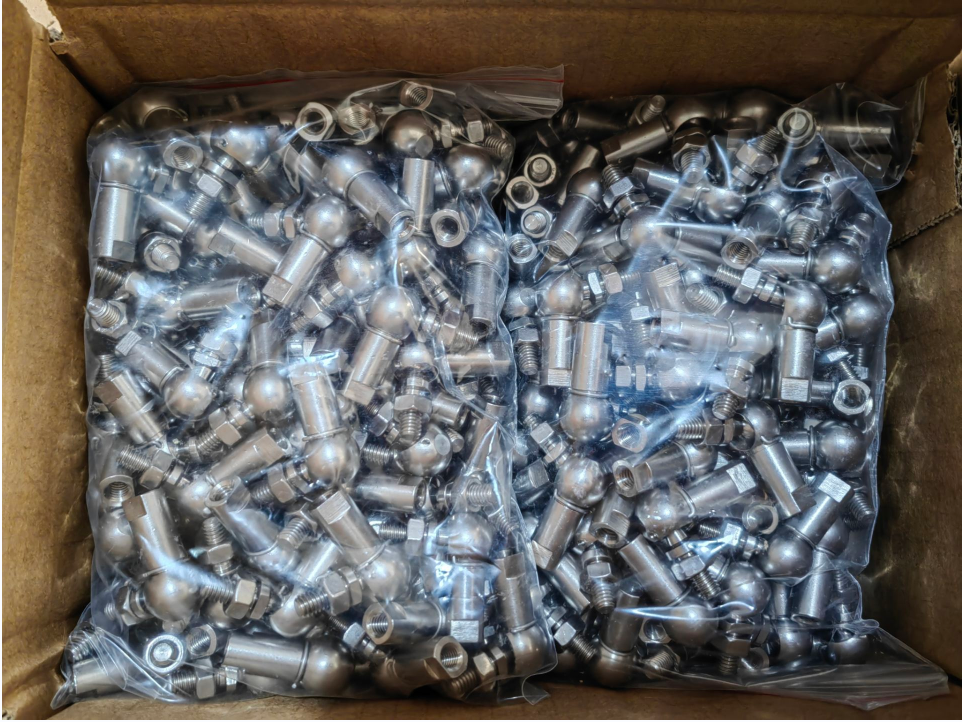

الحزمة القياسية
حزمة خاصة متاحة

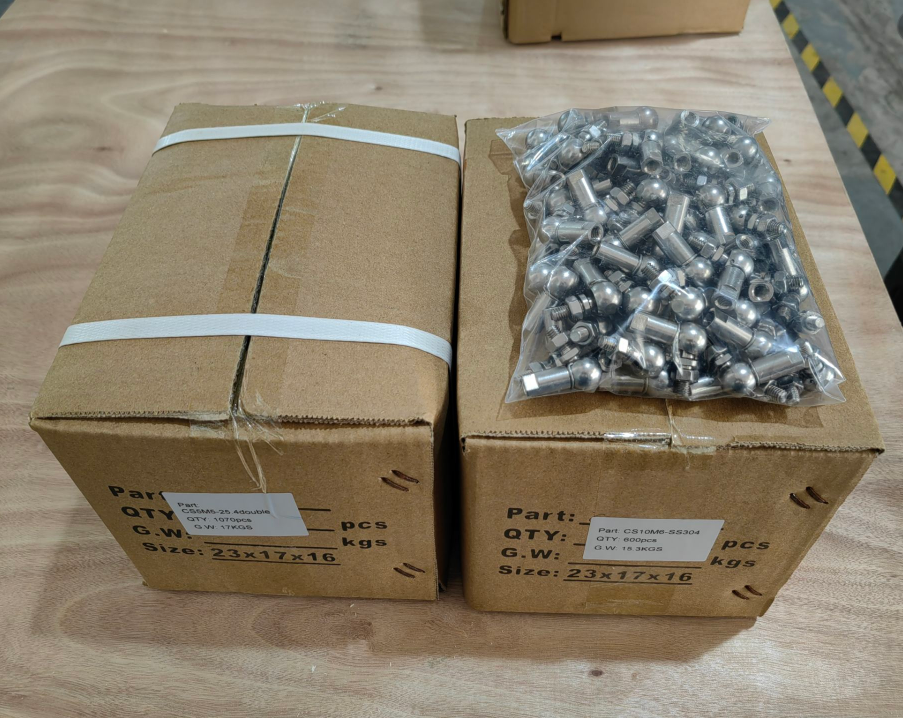

كرتون فولاذ
تخميل في الزنك الأبيض والأزرق والزنك / الأسود والزنك / الأصفر
الفولاذ المقاوم للصدأ 304 أو 316
1045
ربيع الصلب
| الكمية: | |
|---|---|
وصلة كروية بزاوية DIN71802، نموذج CS | |||||||||
غرض | د1 h9 | د2 | د3 | l2 ±0.3 | l3 ±0.3 | a ±0.3 | e دقيقة | واف | وزن (كجم / 1000 قطعة) |
CS8M5-DIN71802 | 8 | م5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
CS10M6-DIN71802 | 10 | م6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
CS13M8-DIN71802 | 13 | م8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
CS16M10-DIN71802 | 16 | م10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS16M12-DIN71802 | 16 | م12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS19M14-DIN71802 | 19 | م14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M14x1.5-DIN71802 | 19 | M14x1.5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M16-DIN71802 | 19 | م16 | 22 | 28 | 20 | 45 | 21.5 | 16/19 | 221 |
*WAF: مع أو بدون سطح مفتاح البراغي على مقبس الكرة، حسب طلب العملاء.

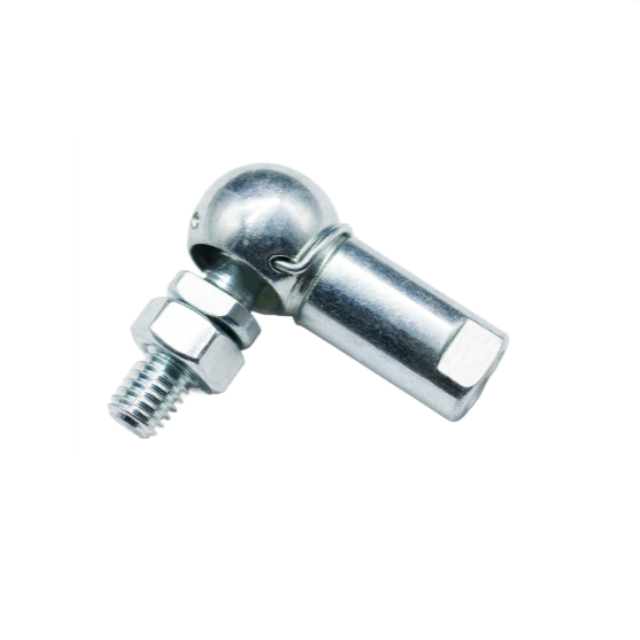

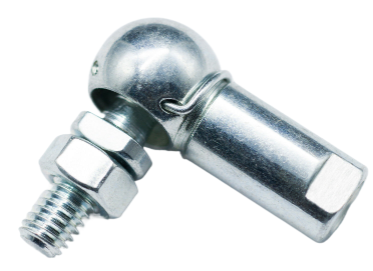

نموذج CS: مع سطح مفتاح ربط على مسمار كروي؛مع مشبك أمان على مقبس الكرة
النموذج ج: مع سطح مفتاح البراغي على مسمار الكرة؛بدون مشبك أمان على مقبس الكرة
*من فضلك أخبرنا إذا كنت بحاجة إلى وصلة كروية بزاوية DIN71802 نموذج A/AS، نموذج B/BS.
ملحوظة:
-مادة:
مقبس الكرة: فولاذ منخفض الكربون
مسمار الكرة: الكربون الصلب 1045
مشبك أمان/حلقة داخلية: فولاذ زنبركي
* بديل: الفولاذ المقاوم للصدأ 304 أو 316

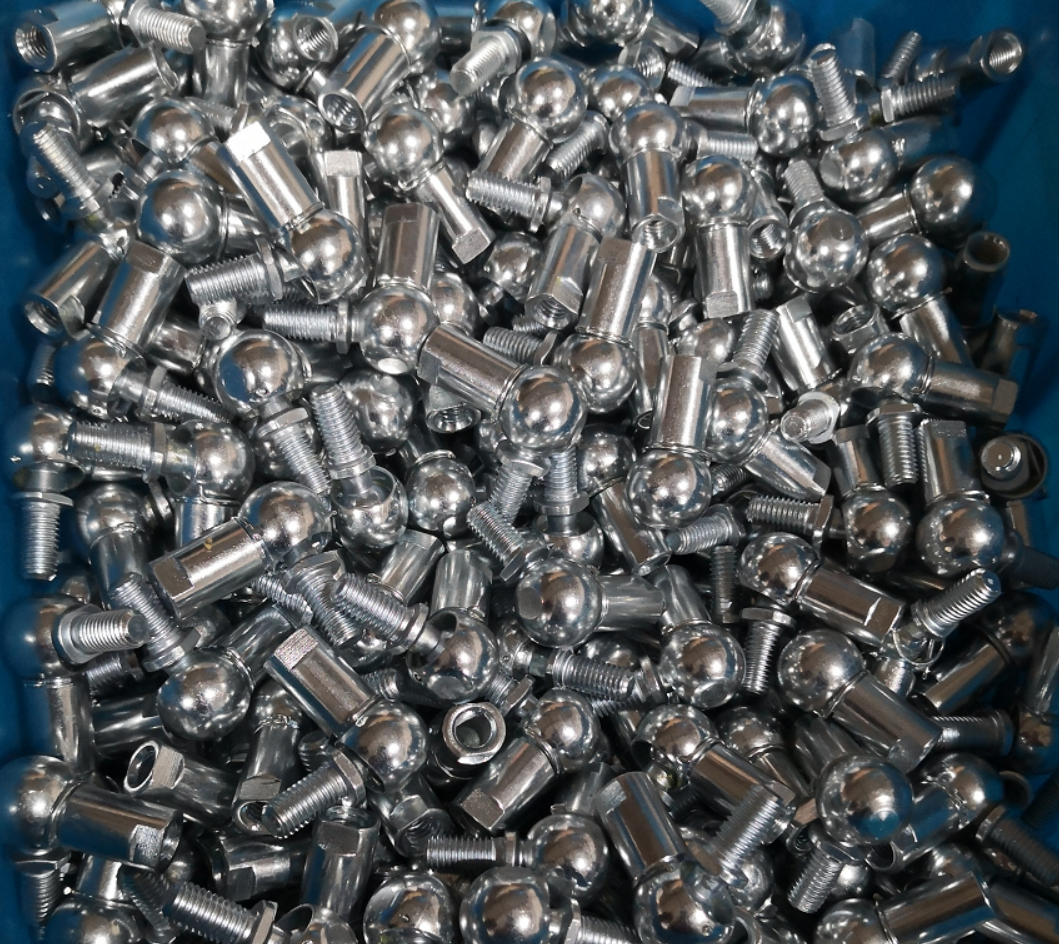

- المعالجة السطحية: تخميل بالزنك الأبيض والأزرق والزنك / الأسود والزنك / الأصفر

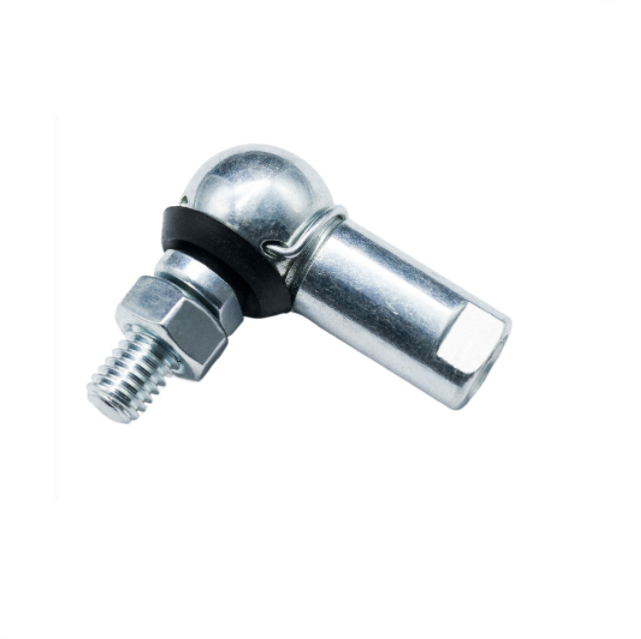

*يتوفر الخيط الأيسر أو غطاء الختم. يعمل غطاء الختم (النيوبرين).
درجة حرارة -40 إلى 120 درجة مئوية (أداء ممتاز).
* وصلات كروية غير قياسية مصنوعة حسب رسومات العملاء أو العينات.
* إذا كنت بحاجة إلى وصلات كروية DIN71802، النموذج A، AS، B، BS، فلا تتردد في الاتصال بنا.
