توفير وصلة كروية بزاوية DIN71802 مخصصة، فولاذ، خدمات CS13M8 من الشركة المصنعة في الصين

الصورة1

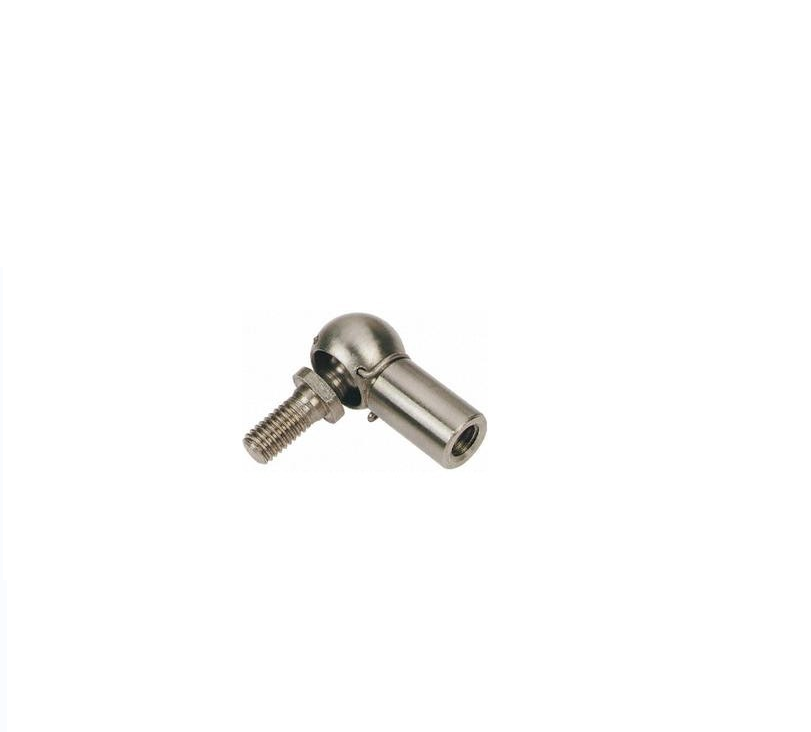

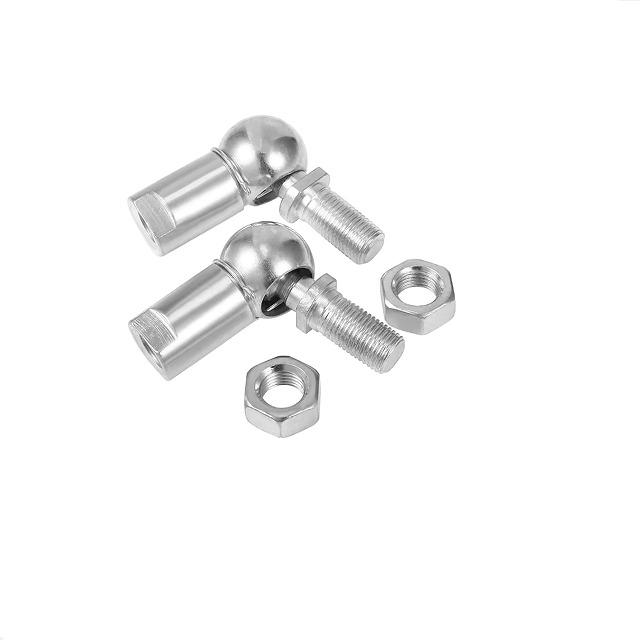

وصلة كروية بزاوية DIN71802، نموذج CS
غرض	د1 h9	د2	د3	l2 ±0.3	l3 ±0.3	a ±0.3	e دقيقة	واف	وزن (كجم / 1000 قطعة)
CS8M5	8	م5	8	10.2	9	22	10.2	7	15
CS10M6	10	م6	10	12.5	11	25	11.5	8	25
CS13M8	13	م8	13	16.5	13	30	14	11	53
CS16M10	16	م10	16	20	16	35	15.5	13	104
CS16M12	16	م12	16	20	16	35	15.5	13	104
CS19M14	19	م14	22	28	20	45	21.5	16	221
CS19M14x1.5	19	M14x1.5	22	28	20	45	21.5	16	221
CS19M16	19	م16	22	28	20	45	21.5	16/19	221

*WAF: مع أو بدون سطح مفتاح البراغي على مقبس الكرة، حسب طلب العملاء.

نموذج CS: مع سطح مفتاح ربط على مسمار كروي؛مع مشبك أمان على مقبس الكرة

النموذج ج: مع سطح مفتاح البراغي على مسمار الكرة؛بدون مشبك أمان على مقبس الكرة

*من فضلك أخبرنا إذا كنت بحاجة إلى وصلة كروية بزاوية DIN71802 نموذج A/AS، نموذج B/BS.

ملحوظة:

-مادة:
مقبس الكرة: فولاذ منخفض الكربون

مسمار الكرة: الكربون الصلب 1045

مشبك أمان/حلقة داخلية: فولاذ زنبركي

* بديل: الفولاذ المقاوم للصدأ 304 أو 316

- المعالجة السطحية: تخميل بالزنك الأبيض والأزرق والزنك / الأسود والزنك / الأصفر

*يتوفر الخيط الأيسر أو غطاء الختم. يعمل غطاء الختم (النيوبرين).

درجة حرارة -40 إلى 120 درجة مئوية (أداء ممتاز).

* وصلات كروية غير قياسية مصنوعة حسب رسومات العملاء أو العينات.

* إذا كنت بحاجة إلى وصلات كروية DIN71802، النموذج A، AS، B، BS، فلا تتردد في الاتصال بنا.

على:

تحت:

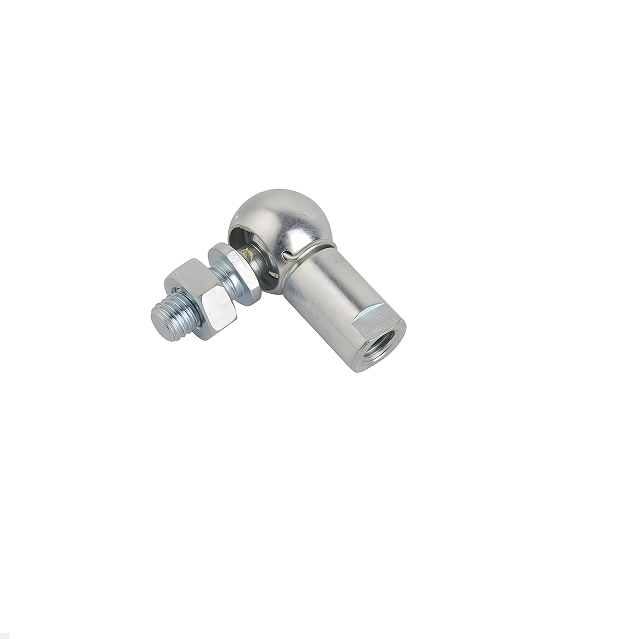

DIN71802 وصلة كروية بزاوية، فولاذ، CS13M8
