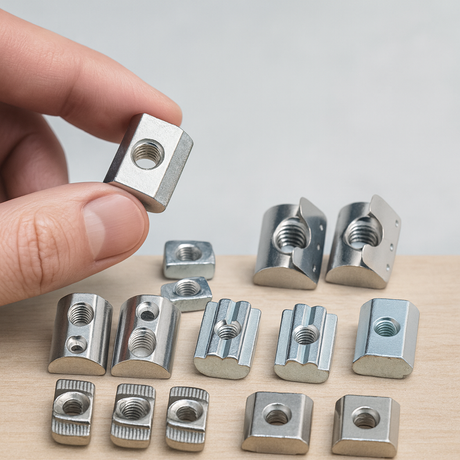

الصواميل ذات الفتحة (المكسرات على شكل حرف T)-دليل محسّن

ما هي المكسرات التي يتم استخدامها

تعمل صواميل T-slot على ربط المكونات بفتحات T في طاولات الماكينة، ومناضد العمل، ومقاطع الألمنيوم المعيارية. إنها تسمح بوضع سريع ومتكرر للمشابك والأقواس وأجهزة الاستشعار والواقيات وغيرها من الأجهزة دون الحفر أو اللحام. المجالات المشتركة:

• الأدوات الآلية والتركيبات (للخدمة الشاقة) - التثبيت على طاولات العمل وألواح القاعدة

• الأتمتة والتصنيع (الخدمة الخفيفة والمتوسطة) - الإطارات، والحراس، والناقلات، وحاملات الأدوات

• ورش العمل والمختبرات - أدوات الرقص والمقاعد وإعدادات الاختبار القابلة للتعديل

• وحدات الأثاث والمرفقات - أرفف ورفوف وإطارات قابلة لإعادة التشكيل

الفوائد الرئيسية: النمطية، وإعادة التكوين السريعة، وإعادة استخدام المكونات.

المعايير والمصطلحات (تصحيح)

لا تستخدم معايير البراغي السداسية أو أدوات التثبيت الهيكلية للحكم على توافق صامولة T-slot. بالنسبة لأنظمة T-slot، استخدم:

النظام البيئي لتجارة الماكينة (الثقيلة / التركيبات)

• DIN 650 — فتحات T في طاولات الماكينة (أبعاد الفتحة)

• DIN 508 - صواميل على شكل حرف T لطاولات الماكينة

• DIN 787 - مسامير ذات فتحة على شكل حرف T (رأس المطرقة).

النظام الإيكولوجي لملف تعريف الألومنيوم (إطارات ضوئية - مومدة / إطارات معيارية)

• يتم تحديدها بعرض الفتحة (على سبيل المثال، 6 / 8 / 10 مم) والسلسلة (سلسلة 20 / 30 / 40 / 45).

تقوم كل علامة تجارية (على سبيل المثال، Bosch Rexroth، وITEM، وMisumi، و80/20) بنشر بيانات التوافق الخاصة بها. تقدم بعض العلامات التجارية أيضًا سلسلة جزئية (بوصة) مع مؤشرات ترابط UNC - قم دائمًا بالتأكد من أوراق بيانات العلامة التجارية.

كيف تعمل الصواميل T-Slot

آليتان مشتركتان:

• End-in — أدخل من النهاية المفتوحة للفتحة T؛ عادة لا يتطلب التناوب. يستخدم على نطاق واسع على طاولات الآلة والتركيبات الثقيلة (نوع DIN 508).

• السقوط/التدحرج (دوران 90 درجة) - قم بإدخاله في أي مكان على طول فتحة الفتحة وقم بتدويره 90 درجة بحيث يكون الرأس على أكتاف الفتحة. شائع لمحات الألومنيوم.
  تتوفر غالبًا مع الكرات الزنبركية أو النوابض الورقية التي توفر تحميلًا مسبقًا خفيفًا لتثبيت موضعها أثناء التجميع.

توزع الصواميل T-slot الحمل عبر محمل رأسها الواسع على أكتاف الفتحات. يمنع الملاءمة الصحيح الدوران والسحب عند تشديد التزاوج.

المواد والعلاجات السطحية (دقيقة)

• الكربون / سبائك الصلب - قوة عالية؛ بالنسبة للبراغي، راجع فئات الخصائص ISO 898-1 8.8 / 10.9 / 12.9؛ بالنسبة للمكسرات، يرجى الرجوع إلى فئات ISO 898-2 8 / 10 / 12 حسب الاقتضاء. استخدم طلاءات الزنك والزنك والنيكل ورقائق الزنك (على سبيل المثال نوع Dacromet) والطلاء بالنيكل أو ما شابه ذلك للحماية من التآكل.

• الفولاذ المقاوم للصدأ (A2/A4) — مقاومة ممتازة للتآكل، وقوة متوسطة (على سبيل المثال، A2-70، A4-70/80؛ انتبه للغضب، فكر في مقاومة الاحتجاز وفقًا لمعيار ISO 3506-1/-2). يشير '70/80' إلى الحد الأدنى من قوة الشد بعشرات وحدات MPa (على سبيل المثال، 70 → 700 MPa).

• سبائك الألومنيوم - خفيفة الوزن ومقاومة للتآكل ولكنها أقل قوة من الفولاذ؛ مناسبة للخدمة الخفيفة وإعادة التشكيل المتكررة.

• ملاحظة هندسية: من الصعب إشعال الألومنيوم الصلب، لكن مساحيق الألومنيوم قابلة للاحتراق؛ لا تدعي 'غير قابلة للاحتراق' كسبب للاختيار.

التطبيقات وملاحظات التجميع

• الأدوات الآلية/التركيبات: تفضل صواميل T-DIN 508 + مسامير T-DIN 787، مثبتة طرفيًا؛ استخدم كتل تحديد المواقع/حزم الغسالات للتحكم في الاتصال وتجنب تلف الفتحة. تشديد مع وجع عزم الدوران لكل أوراق العملية.

• إطارات التشغيل الآلي والألومنيوم: تعمل الصواميل المسقطة/المتدحرجة مع الكرات الزنبركية على تحسين الوضع المسبق والتعامل. استخدم قفل الخيوط أو القفل الميكانيكي للتطبيقات المعرضة للاهتزاز؛ الوضع المسبق، ثم عزم الدوران النهائي.

• إعدادات ورشة العمل: استخدم صواميل على شكل حرف T لتركيب المشابك والتوقفات وحاملات الأدوات؛ يمكن إعادة تشكيل التخطيطات بسرعة دون الحفر.

جدول قرار الاختيار (استخدام في الممارسة)

تدفق القرار السريع

1. اختر النظام البيئي

• طاولة الآلة / التركيبات الثقيلة → مسار DIN 650 + DIN 508

• إطار جانبي من الألومنيوم → عرض / سلسلة الفتحة + التوافق مع العلامة التجارية

2. اختر طريقة التثبيت

• يمكن التحميل من نهاية الفتحة → النهاية الداخلية

• يجب إدراج منتصف المدى / ما بعد التجميع → إسقاط / تدحرج (90 درجة)؛ النظر في متغيرات الكرة الربيعية / أوراق الربيع

3. تطابق الحمل والقوة

• الضوء (الحساسات، الأغطية): الألومنيوم أو الفولاذ المقاوم للصدأ، متوسط ​​القوة

• المتوسطة (الحراس، المحطات): الفولاذ الكربوني، فئة الملكية ~8 (مسمار 8.8 + صامولة فئة 8)

• الثقيلة (التثبيت/التركيبات): الكربون/سبائك الفولاذ، الترباس 10.9/12.9 وفئة الصامولة 10/12 على التوالي، مع مراعاة حدود القطر المحددة في ISO 898-2. تأكد دائمًا من سعة كتف الفتحة.

4. قم بمطابقة الخيط مع عرض / سلسلة الفتحة (نقاط البداية، تأكد من خلال بيانات العلامة التجارية)

• فتحة 6 مم → M4 – M5

• فتحة 8 مم → M5 – M6

• فتحة 10 ملم → M6 – M8

• 45 سلسلة (فتحة 10 مم غالبًا) → M8 – M10

5. البيئة والتآكل

• رطب/خارجي/كيميائي ← طلاءات مقاومة للصدأ أو عالية الأداء على الفولاذ؛ تخفيف الأزواج الجلفانية (على سبيل المثال، عزل الغسالات) عند ربط المعادن غير المتشابهة.

6. القفل والصيانة

• الاهتزاز ← قفل خيط متوسط ​​القوة أو قفل ميكانيكي؛ تحديد فترات إعادة عزم الدوران

قائمة مراجعة التوافق

· هندسة الفتحة (العرض، العمق، الشفة/الشطب) مقابل هندسة رأس الجوز T

· اقتران السلسلة والخيط (على سبيل المثال، سلسلة 40، فتحة 10 مم مع M8؛ بعض الأنظمة الجزئية تستخدم UNC)

· الخلط بين العلامات التجارية → التحقق من أوراق بيانات الملف الشخصي وإجراء تجربة تجريبية

· التحقق من الخلوص باستخدام أشرطة التمرير، وأقواس الزاوية، وشرائط الغطاء، وما إلى ذلك.

جدول عزم الدوران المرجعي

القيم توضيحية ويجب أن تكون محدودة من خلال سعة الكتف الفتحة ووثائق الشركة المصنعة للملف/الجدول.
التجميع الجاف ، الملعب الخشن ، T-steel t-nut مع مطابقة الترباس الصلب ؛ قيم قاعدة الإبهام للتخطيط الأولي للعملية. مع مواد التشحيم أو الطلاءات منخفضة التثبيت ، قلل عزم الدوران لنفس قوة المشبك.

إرشادات إضافية:

· بافتراض عامل الاحتكاك K≈0.20 (الجاف). باستخدام مواد التشحيم أو الطلاءات منخفضة الاحتكاك، قم بتقليل عزم الدوران وفقًا لذلك.

· بالنسبة للمفاصل المصنوعة من الفولاذ المقاوم للصدأ، ابدأ بعزم دوران أقل بنسبة 20-30% واستخدم نظام الشد المرحلي مع مانع الالتقاط للتخفيف من التهيج.

· استخدم عامل أمان ≥ 2 لقوة المشبك مقابل السحب/القص في البيئات الاهتزازية أو الصادمة.

· لا يتم عزم الدوران مطلقًا على قوة المسمار فقط - تحقق من محمل الكتف للفتحة، والسحب للخارج، والإنتاج المحلي للملف الشخصي/الطاولة.

القيود والمزالق

· سعة الحمولة محدودة بقوة صامولة T ومحمل الكتف/السحب للخارج. تحقق دائمًا من كليهما.

· يختلف التوافق بين العلامات التجارية حتى التي تحمل نفس اسم 'السلسلة' (عمق الفتحة، وشكل الشفاه، والحواف).

· الاهتزاز يمكن أن يريح المفاصل. قم بجدولة إعادة عزم الدوران وفكر في قفل الخيوط أو القفل الميكانيكي.

· يقلل تلوث السطح (الزيت الموجود على وجوه المحامل) من تماسك الاحتكاك - ويحافظ على نظافة الوجوه الملامسة.

أفضل الممارسات الصيانة

· قم بتنظيف أو تفريغ الرقائق/الغبار من الفتحات بانتظام.

· فحص وإعادة عزم الدوران على فترة زمنية محددة (خاصة على المعدات الاهتزازية).

· استبدل الأجهزة التي تظهر عليها علامات مزعجة أو مزعجة أو تآكل أو تلف في مسافة بادئة الكتف (لا تعيد استخدام صواميل T المشوهة).

· في الخدمة المسببة للتآكل أو الخارجية، حدد الطلاء المقاوم للصدأ أو عالي الأداء وفكر في عزل العزل الكهربائي حيث قد تحدث أزواج كلفانية.

الأسئلة الشائعة (صحيحة وموجزة)

Q1: كيف يمكنني اختيار صمولة ذات فتحة T؟

تأكد من النظام البيئي (DIN 650/508 مقابل سلسلة الملف الشخصي/عرض الفتحة) ← اختر طريقة التثبيت (النهاية مقابل الإدخال/التدحرج) ← اختر المادة والقوة لتتناسب مع الحمل ← تحقق من سعة كتف الفتحة واضبط عزم الدوران من الجدول المرجعي/إرشادات الشركة المصنعة.

Q2: هل يمكنني مزج العلامات التجارية؟

في بعض الأحيان، ولكن فقط بعد التحقق من تفاصيل هندسة الفتحة وإجراء تجربة ملائمة. يمكن أن تؤدي الاختلافات الطفيفة إلى ضعف الجلوس أو الفشل المبكر.

س3: هل أحتاج إلى أدوات خاصة؟

تحتاج إطارات الألومنيوم بشكل عام إلى مفاتيح سداسية فقط؛ يجب أن يتم ربط تركيبات طاولة الماكينة باستخدام مفتاح عزم الدوران إلى قيم العملية المحددة.

مرجع سريع: متى تستخدم أي نوع

· صواميل على شكل حرف T (نوع DIN 508) — أعلى قابلية للتكرار وقوة على طاولات الماكينة؛ تتطلب الوصول إلى نهاية الفتحة.

· صواميل T قابلة للتركيب/اللف - الأفضل لإضافات ما بعد التجميع أو الوصول المقيد في إطارات الألومنيوم.

· متغيرات الكرة الزنبركية/الأوراق الزنبركية — تجميع السرعة والمساعدة في الحفاظ على موضعها قبل الشد النهائي.
